موتور ماشین که به عنوان قلب تپنده در خودرو فعالیت می‌کند، از قطعات و اجزای بسیار پیچیده و خاصی تشکیل شده است. کارتل ماشین به محفظه‌ای گفته می‌شود که میل لنگ ماشین در آن قرار می‌گیرد و همچنین بزرگ‌ترین قطعه‌ای است که به عنوان یک محفظه درون موتور قرار داده می‌شود. در ادامه می‌خواهیم به طور مفصل درباره کارتل ماشین صحبت کنیم و به بررسی موضوعاتی مانند سوراخ شدن کارتل ماشین انواع کارتر و... بپردازیم.
اگر به دنبال لوکس فروشی لوازم اتوبوس هستید، روی لینک کلیک کنید.

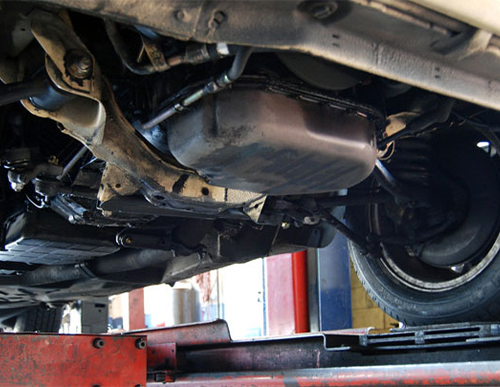

کارتل ماشین چیست؟
بخشی از قطعات موتور ماشین درون یک محفظه فلزی به نام بلوک سیلندر قرار دارند و بخش دیگر آن‌ها سر سیلندر را تکمیل می‌کنند. بلوک سیلندر و سر سیلندر با اتصال دقیق به بدنه، موتور خودرو را تشکیل می‌دهند که باعث می‌شوند تا فضای کافی برای قطعات و اجزای کوچک‌تر مانند پیستون، سوپاپ، بادامک‌ها، میل بادامک‌ها و... به وجود آید و از آن‌ها نیز محافظت کند.
بخش دیگری از موتور ماشین که اهمیت زیادی دارد، در زیر این قسمت قرار می‌گیرد ولی از آن محافظت نمی‌شود. میل‌لنگ‌ها به وسیله حرکت رفت و برگشتی پیستون‌ها به حرکت در می‌آیند و این حرکت را به سیستم انتقال قدرت خودرو منتقل می‌کنند و نیروی لازم برای به حرکت درآوردن واتر پمپ، دینام میل بادامک و اویل پمپ را فراهم می‌کنند.
میل لنگ در زیر بلوک سیلندر و فضای باز قرار گرفته است در نتیجه این قطعه برای فعالیت خود نیاز به محافظت از آسیب‌ها و ضربات را دارد. اینجاست که کارتل نقش مهمی دارد. کارتل یا کارتر بخشی است که در زیر موتور قرار گرفته و از میل لنگ در برابر فشار و ضربات محافظت می‌کند.
![وظیفه کارتل ماشین چیست؟]()
وظیفه کارتل ماشین چیست؟
اگر بخواهیم درباره وظیفه کارتل ماشین صحبت کنیم، باید بگوییم که کارتل ماشین به نوعی منفذ روغن موتور به حساب می‌آید و به شکل یک لگن یا کاسه روغن موتور است که در زیر بدنه موتور خودرو یا بلوک سیلندر قرار داده می‌شود. این بخش، روغن سیستم را در خود جای می‌دهد و مانع از هدر رفتن آن نیز می‌شود؛ بنابراین می‌توان کارتل ماشین را محفظه روغن موتور نیز محسوب کرد.
در همین جهت به این قطعه، روغن‌دان موتور نیز گفته می‌شود. همچنین کارتل ماشین بزرگ‌ترین محفظه‌ای است که درون موتور قرار دارد و از طریق واشرهایی که از جنس چوب‌پنبه هستند به قسمت بلوک سیلندر اتصال پیدا می‌کند. از جمله مهم‌ترین وظایف کارتل ماشین می‌توان به موارد زیر اشاره کرد:
- محافظت از شاتون و میل لنگ در برابر نفوذ آب، مایعات و ضربات احتمالی
- نگه داشتن روغن موتور هنگام خاموش بودن خودرو
- جمع‌آوری روغن داغ برگشت داده شده از موتور و خنک کردن آن
![کارتل ماشین چیست]()
جنس، ساختار و اجزای کارتل
کارتل از ورقه‌های فولادی پرس شده یا آلیاژهای آلومینیومی تولید می‌شود. مهم‌ترین نکته‌ای که در هنگام ساخت کارتل وجود دارد تبادل گرمایی آن و مقاومت بالا در برابر حرارت و ضربه است. برای اینکه بتوان از حرکت بیش‌ازاندازه روغن در کارتل و موج برداشتن آن جلوگیری کرد، فضای داخل کارتل را به کمک صفحه‌های فلزی شبکه‌بندی می‌کنند.
کارتل‌ها معمولاً دارای حالت دوتکه و ذوزنقه‌ای شکل هستند که بخش عمیق‌تر آن برای تجمع روغن استفاده می‌شود و قسمت بالایی که عمق کمتری دارد به عنوان محفظه شاتون و میل لنگ، این دو قطعه مهم را در خود قرار می‌دهد. از آنجایی که عایق‌بندی کارتل‌ها بسیار اهمیت دارد؛ بنابراین برای اتصال آن‌ها به بلوک سیلندر از پیچ‌ها و واشرهای مخصوصی که بسیار محکم هستند استفاده می‌شود. کارتل‌ها از بخش‌های مختلفی مانند مجرای تخلیه، پیچ تخلیه، سینی کارتل و سینی اتصال تشکیل می‌شود.
انواع کارتر
علاوه بر اینکه کارتل ماشین در اندازه‌ها و جنس‌های مختلفی ساخته می‌شوند، دو نوع کلی دارند که عبارت‌اند از:
کارتل تر
این نوع کارتل امروزه در انواع خودروها بیشتر مورد استفاده قرار می‌گیرد. محل قرارگیری آن در زیر موتور است که روغن برگشت داده شده از موتور را درون خود جای می‌دهد. این روغن داغ از مجاری روغن کاری و سیستم خنک‌کننده روغن موتور حرکت کرده و در نتیجه بسیار داغ است و حرارت بالایی دارد. اینجاست که کارتل تر وظیفه دارد تا با انجام تبادلات گرمایی روغن داغ را به تدریج خنک کند و سپس آن را برای برگشت مجدد به موتور به اویل پمپ تحویل می‌دهد. در ادامه روغن به سمت پیستون، میل لنگ، شاتون و سوپاپ‌ها حرکت می‌کند تا مسیر خود را از نو شروع کند.
جهت خرید لوازم یدکی اتوبوس مان یاوران خودرو بر روی لینک کلیک کنید.
![کارتل خشک]()
کارتل خشک
این نوع از کارتل‌ها گذرگاهی برای روغن موتور محسوب می‌شود و مانند کارتل تر، نقش روغن دان موتور را ایفا نمی‌کنند. این کارتل‌ها معمولاً کوچک‌تر ساخته می‌شوند و روغن کمی در آن‌ها جریان دارد. نتیجه اندازه کوچک آن‌ها این است که فضای زیر موتور آزادتر و بازتر است؛ بنابراین دیگر لازم نیست از سینی کارتل استفاده کرد.
در سیستم یک محافظ برای روغن که در بیرون از فضای موتور قرار دارد به کار گرفته می‌شود. وظیفه این پمپ این است که روغن را به سمت کارتل که در مسیر روانکاری قرار دارد بفرستد و اویل پمپ موتور که درون کارتل قرار دارد روغن را به سمت موتور خودرو می‌فرستد. روغن موتور به وسیله جاذبه زمین به کارتل بازمی‌گردد و سپس به وسیله پمپ به درون محفظه روغن فرستاده می‌شود. در نتیجه حرکت دوباره روغن به سمت این محفظه، باعث خنک شدن روغن می‌شود. کارتل خشک به طور معمول در خودروهای مسابقه‌ای استفاده می‌شوند، زیرا این کارتل‌ها با محدودیت ارتفاع روبرو هستند.
![سوراخ شدن کارتل ماشین]()
سوراخ شدن کارتل ماشین
کارتل ماشین محلی است که روغن موتور به آن وارد می‌شود و در واقع می‌توان گفت بیش از ۹۰ درصد روغن موتور در این قسمت جمع‌آوری می‌شود. برای جلوگیری از وارد شدن آسیب و ضربات احتمالی به کارتل ماشین و سوراخ نشدن آن، از پوششی به عنوان محافظ که همان سینی کارتل نامیده می‌شود استفاده می‌کنند.
محل نصب سیم کارتل دقیقا در زیر کارتل است. درست است که حجم روغن در هر خودرویی می‌تواند متفاوت باشد، اما معمولاً در این محفظه ۴ تا ۸ لیتر روغن وجود دارد. در نتیجه اگر کارتل ماشین نباشد یا بر اثر سانحه، سوراخ شود، تا ۶۰ ثانیه اول مشکلی برای آن پیش نمی‌آید زیرا در این حالت میل بادامک‌ها، پیستون‌ها، سوپاپ‌ها، یاتاقان‌ها و... همچنان روغن دارند. اما پس از ۶۰ ثانیه، روغن شروع به سوختن می‌کند.
اینجاست که سوراخ شدن کارتل ماشین می‌تواند دردسرهای زیادی را ایجاد کند. به طور کلی کارتل ماشین در دو صورت می‌تواند خراب شود. حالت اولین است که پیچ تخلیه روغن را بد ببندید که رزوه آن خراب شود. در این صورت روغن ریزی کارتل ماشین اتفاق می‌افتد و از روغن موتور کاسته می‌شود و قطعات آن می‌توانند دچار آسیب‌دیدگی زیادی شوند.
حالت دوم این است که واشر کارتل بسوزد و در نتیجه خاصیت آب‌بندی خود را از دست بدهد. در این حالت روغن ریزی و روغن سوزی می‌تواند رخ دهد؛ بنابراین در صورت روغن ریزی و یا مشاهده شکستن کارتل روغن حتماً هر چه سریع‌تر به مکانیکی مراجعه کنید.
![روغن ریزی کارتل ماشین]()
سخن پایانی
در این مقاله سعی کردیم شما را با کارتل ماشین و نقش مهمی که در خودروها دارد آشنا کنیم. شما می‌توانبد برای خرید کارتل ماشین و خرید لوازم یدکی ماشین سنگین خود به سایت تهران یکتا مراجعه کنید. در این سایت هر نوع قطعه ماشین‌های سنگین ائم از لوازم یدکی کامیون، نیمه سنگین، خودروهای سواری و... را پیدا خواهید کرد. همچنین این فروشگاه می‌تواند خدمات و قطعات موردنیاز تمامی نمایندگی‌ها، قطعات فروش خودروهای سنگین و رانندگان را در اسرع وقت به آن‌ها برساند.
